형태학(morphology)과 위상수학을 이용해 건축물 또는 도시의 공간적 배치를 분석하는 방법
공간 상호간의 근접성(Connectivity) 또는 통합도(Integration)를 구하는 데에 사용되어 온 기법으로 주로 도시, 건축, 보행 공간에 대해 각 공간의 연결성을 정량적으로 산출하고 이를 시각적으로 표현하는 분야에서 집중적으로 연구됨
Explores and interprets the internal correlations between urban spatial morphology and features of social activities (Hillier and Hanson 1984)
Space syntax is a set of techniques for analyzing spatial layouts and human activity patterns in buildings and urban areas.
Space syntax — street characteristics + spatial configuration Wu et al (2015) Applied Geography
Space syntax is a set of techniques for representing the street networks to analyze the underlying patterns and structures which influence the movement of people and land use.
Street permeability is not only related to street characteristics, but also to the spatial configuration of the street network.
Hillier (2004) applies this theory of space syntax to the analysis of crime risk. A street network is analyzed as a network of choices and then represented in maps and graphs that describe the relative connectivity and integration of those streets.
Space Syntax and basic concepts
In studying crime (Mao et al 2021)
Integration — distance between any space and all the other space
통합도
임의의 공간에서 다른 공간까지 접근하기 위한 상대적인 깊이와 관련된 변수로 통합도가 높을수록 임의의 공간으로부터 그 공간으로 접근하기 쉬운정도를 의미한다.
전체 공간이 다른 공간에 대해 얼마나 관계되었는지를 나타내기 때문에 사회적 접촉을 설명하기에 적합한 인자이다. 통합도는 크게 국부 통합도(LocalIntegration)와 전체 통합도(globalintegration)로 나누어 볼 수 있다. 전체 통합도는 설정한 전체 공간에 있어서 통합도를 계산하는 방식이고, 국부 통합도는 임의의 공간으로부터 공간의 깊이가 일정한 지점까지의 공간만을 대상으로 하는 하는 방식이다.

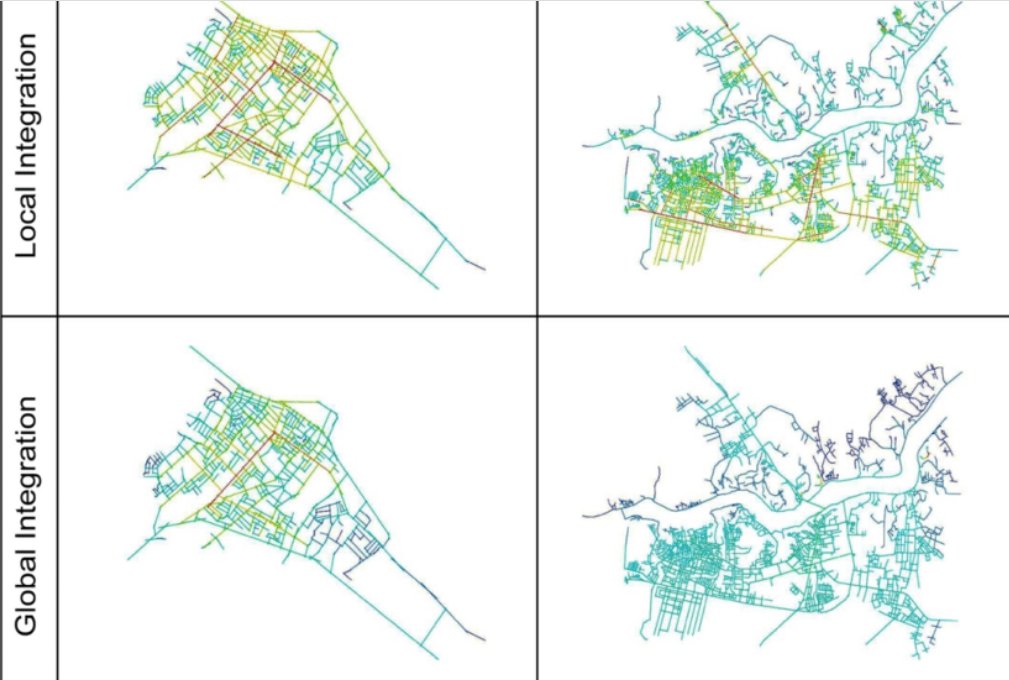

Image Example
Human perception in the libyan built environment: Al- Khums and Bani Walid cities as case studies
integration — how many turns have to be made from a street segment to reach all other street segments in the network, using the shortest path algorithm.
Wu et al (2015) Applied Geography
Hillier, B. (2004). Can streets be made safe?. Urban design international, 9(1), 31-45.

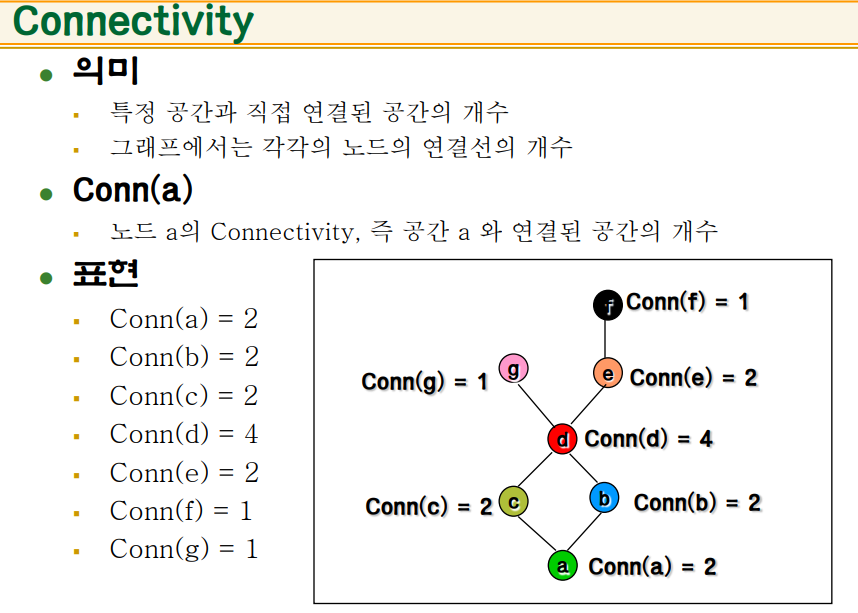

Connectivity — number of spaces that connects directly with the starting space (Hillier and Hanson 1984).
Hillier, Bill, and Julienne Hanson. 1984. The Social Logic of Space. Cambridge, MA: Cambridge University Press, 108–09
연결도
임의의 공간에 얼마나 많은 공간이 연결되어 있는지를 나타내는 인자로 한 공간에 인접한 공간과의 통제 정도를 국부적으로 측정하는데 사용된다. 연결도는 축선이나 볼록 공간과의 연결수치로 연결도가 높다는 것은 다른 공간과의 연결이 용이 하다는 것을 의미한다.
Connectivity
In the context of Choice, Connectivity is the number of other street segments that intersect with the focal street segment.

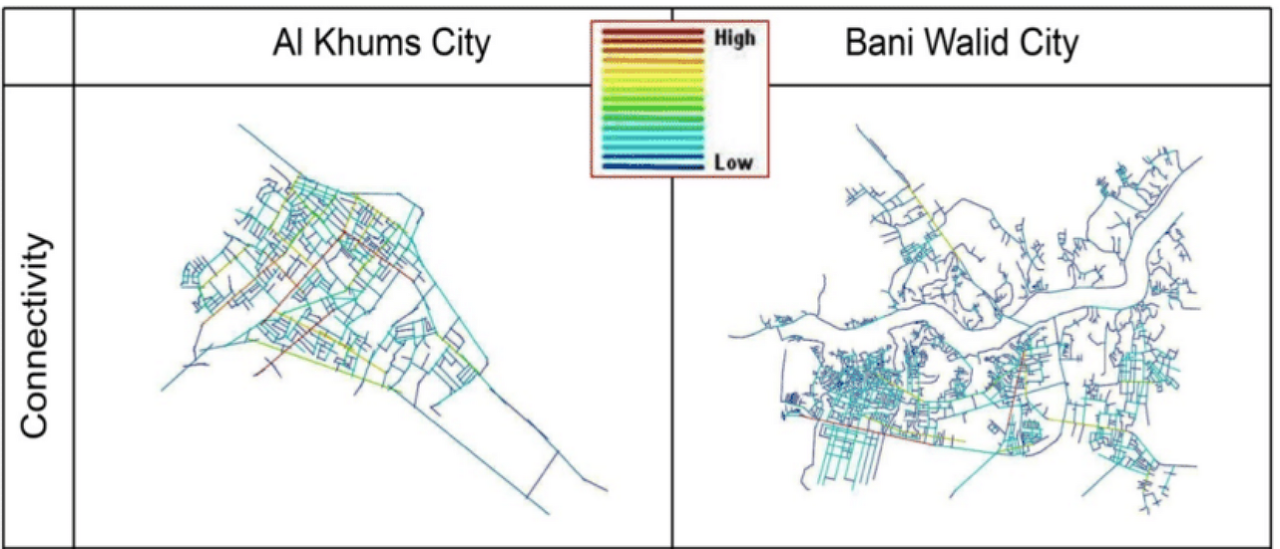

Image Example
Human perception in the libyan built environment: Al- Khums and Bani Walid cities as case studies
Integration and Connectivity

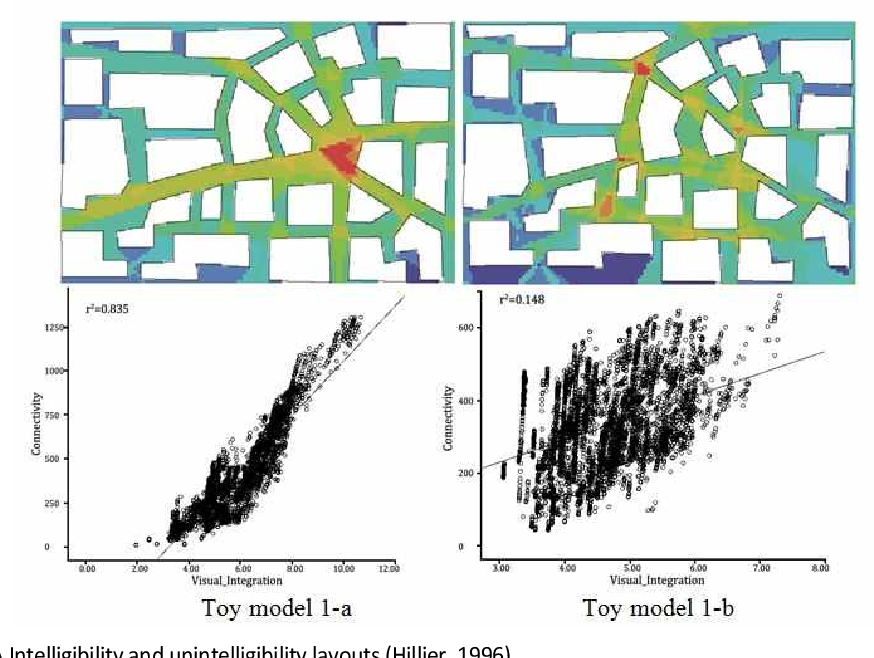

Intelligibility — well-connected? awareness of the whole spatial structure 알기 쉬움!
space syntax the measure of intelligibility is obtained correlating connectivity values to global integration values
The inherent intelligibility of a spatial complex influences exploratory movement and the understanding of its configuration (Brösamle and Hölscher, 2007, Yun and Kim, 2007). Whereas in an intelligible environment exploratory movement is more direct between origin and destination, conserving linearity and pausing in visually strategic places, in unintelligible environments wayfinding tends to be more distributed and indirect (Conroy-Dalton, 2001).

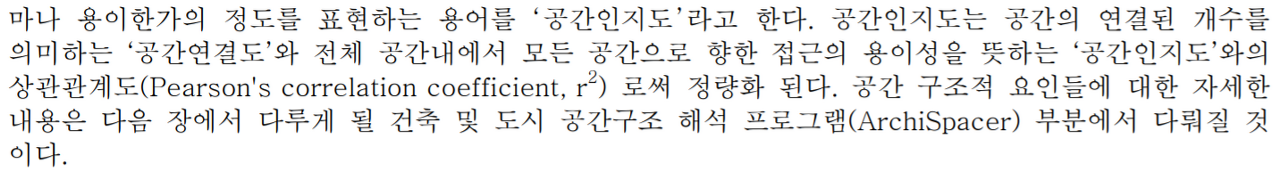

명료도 (Intelligibility)
공간의 명료도는 국부적 공간에서의 전체 공간의 인지도를 알아보기 위한 인자로 전체와 부분의 관계로 정의되며 부분적인 공간에서 전체 공간을 얼마나 인지할 수 있는지를 의미한다. 결국 전체적으로 통합되고 국부적으로 연결성이 좋을수록 명료도는 높아지게 된다.
공간 인지도 공간연결도(connectivity)에서 파생
defined as the correlation (in general, Pearson’s correlation coefficient, r 2 ) between the connectivity and integration of every axial line comprising the space within a certain area. Chang, D. (2011). Social crime or spatial crime? Exploring the effects of social, economical, and spatial factors on burglary rates. Environment and behavior, 43(1), 26-52.
Choice — probability and times of the shortest path between the spaces
Hillier, B. (2004). Can streets be made safe?. Urban design international, 9(1), 31-45.
Accessibility — capacity of a location to be reached by or to reach different locations 접근 용이성

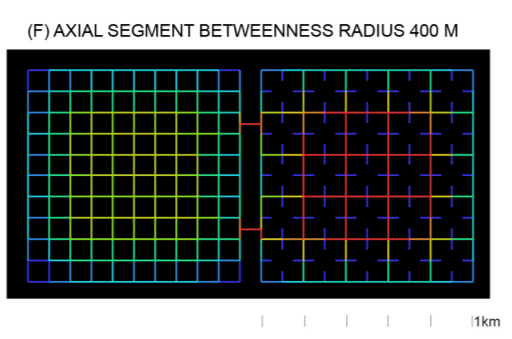

Betweenness — number of times the vertex lies on the shortest path between other pairs of vertices 몇번 꺾어지니?
Limits of Space Syntax for Urban Design: Axiality, scale and sinuosity
Betweenness is the number of times a street block would be included in the shortest paths between all possible pairs of street blocks in a street network relative to the total number of street block pair shortest paths in the street network (Barthelemy 2004).

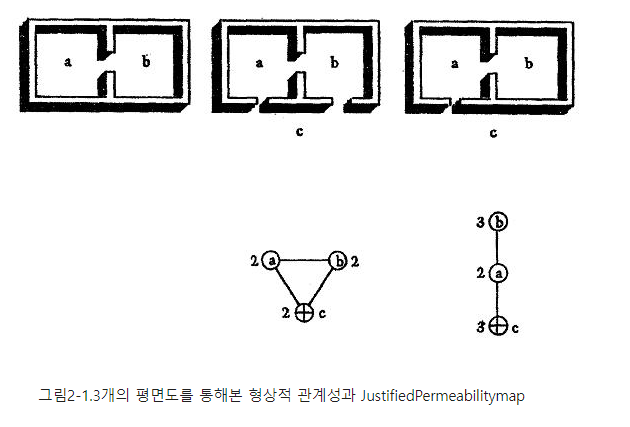

Permeability 투과성! 침투성!
Definition
실제로 공간을 이용하는 이용자가 그 공간으로 갈 수 있는가. 혹은 얼마나 쉽게 접근할 수 있는가에 관한 개념이다.
접근성의 개념에는 물리적인 거리 보다는 공간구조의 형태에 의한 방향전환이 더 크게 작용한다.
Construct devised to reflect and summarize how the street network influences pedestrian and vehicular movements, which in turn, affects the occurrence and character of crime (Johnson & Bowers, 2010).
S.D. Johnson, K.J. BowersPermeability and burglary risk: are cul-de-sacs safer? Journal of Quantitative Criminology, 26 (1) (2010), pp. 89-111
Convenience and possibility for people or vehicles to pass through a region and move toward different directions (Marshall 2005; Tan 2005).

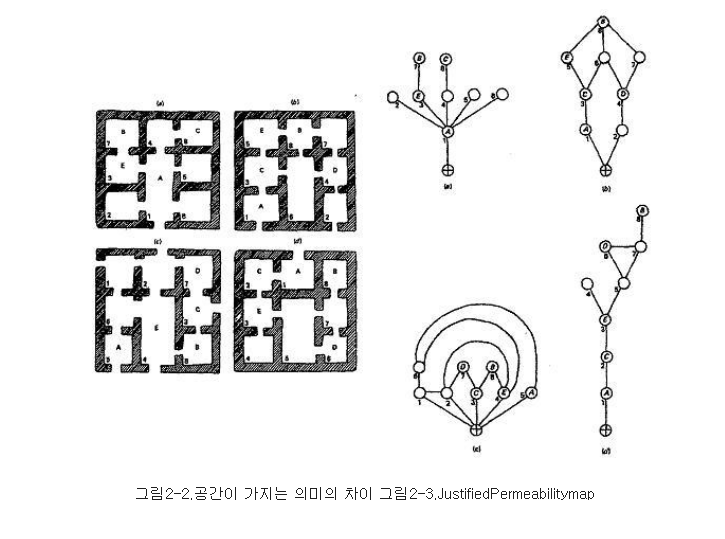

Image Example
Depth Distance
Depth Distance
Depth Distance explains the linear distance from the center point of each street segment to the center points of all the other segments.

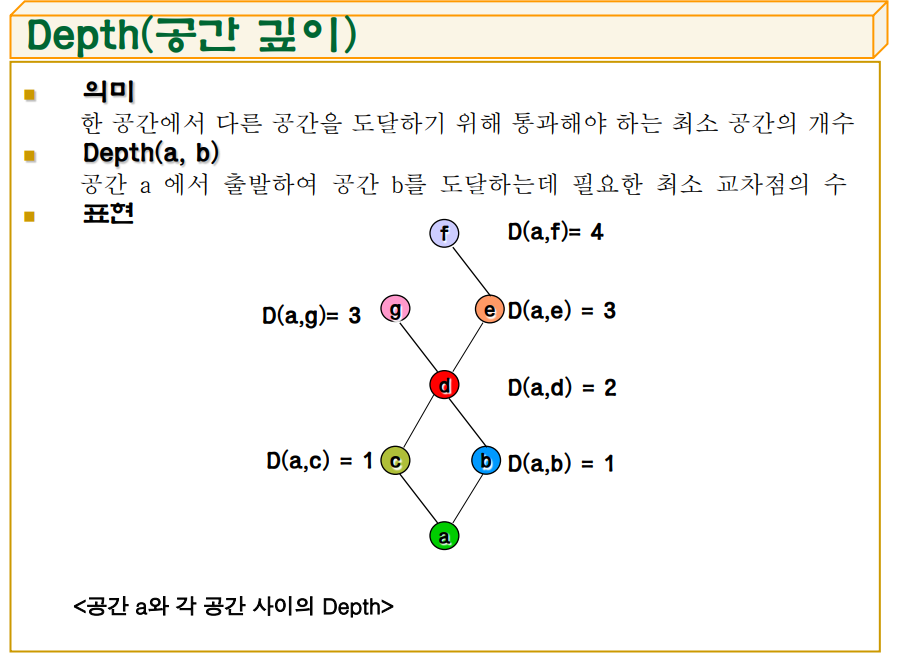

공간의깊이(Depth)
한 공간에서 다른 공간으로 이동하기 위해 거쳐 지나가는 공간의 수를 말하는 것으로 여러 경로가 있는 경우에는 최소의 축선 수를 선택한다.
Hillier, B. (2004). Can streets be made safe?. Urban design international, 9(1), 31-45.
Control is a parameter which expresses the degree of choice each axial line represents for its directly linked neighbor lines.
Configuration
In space syntax terms, spatial configuration means the relations taking into account of other relations, or more precisely, a set of relationships among parts (say, urban streets), all of which interdepend in an overall structure of some kinds. This concept addresses the whole of a complex rather than its parts.

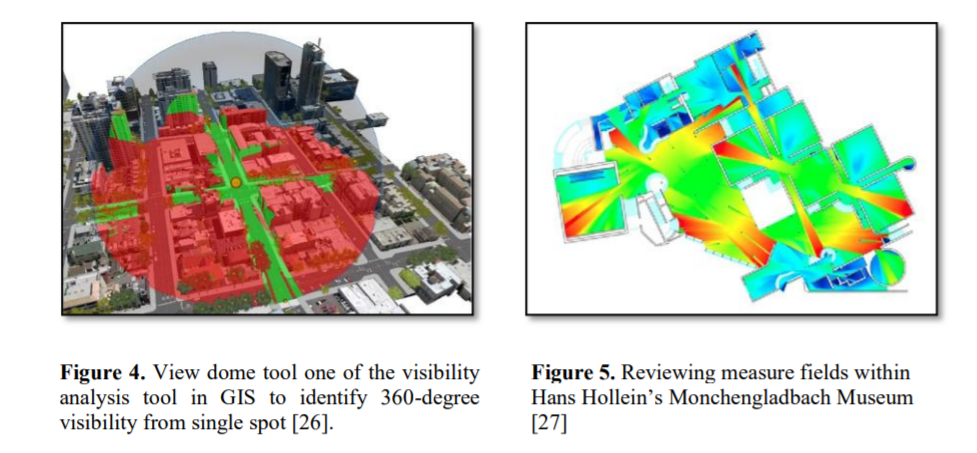

Visibility
가시성(Visibility)은 인간이 시각적 인식을 통하여 공간을 직관적으로 이용하게 되는 과정에 대한 개념이다.
축선도(AxialMap)와 볼록 공간도(ConvexMap)
공간 구조를 표현하기 위한 방법으로는 기본적인 축선(Axialline)과 볼록공간도(Convex map)에 의한 두 가지 방법이 있다. 축선도(Axialmap)는 공간의 물리적 구조를 직선 축으로 표현하여 그 연결의 정도를 나타낸 것이며, 인간의 시각적 최대 점을 연결하는 축이며 상호 침투할 수 있는 연장선으로 표현한 지도이다. 축선은 시각적 관찰과 접근이 가능한 볼록 공간(Convex Space)을 포함할 수 있도록 가장 길고 가장 적은 수의 직선으로 연결되어야 한다. 또한 볼록 공간도는 어느 곳에서도 직접 접근이 가능하고 그 안에서 모든 곳을 볼 수 있는 가장 크고 볼록한 공간으로 구성되며 공간의 경계를 횡단하지 않는 선에 의해 이루어진 공간을 표현한 것이다. 공간의 성격과 분석과 목적에 따라 단위공간을 달리 적용할 수 있다. 즉 축선도를 이용한 분석은 동적인 측면이 강조되어 전체 공간 속에서 특정 공간이 가지는 위치적 특성을 이해하는데 유리하다. 그래서 도시의 공간구조와 같이 외부 공간을 분석하는데 많이 사용된다.반면에 볼록 공간도를 이용한 분석은 공간의 시각적 완결성에 근거하여 정적인 특성을 파악하는데 유리하기 때문에 내부 공간의 분석에 주로 사용된다.
통제도(Control)
임의의 공간이 주변 공간과 연결되어 있는 정도를 의미하는 인자로, 통제도가 높을수록 주변과의 연결이 많고,한 공간에서 다른 공간으로 갈 때 이공간을 거칠 확률이 높음을 의미한다.즉 한 공간이 n 개의 공간과 연결되어 있으면 1/n의 통제도를 가지게 된다. 결국 통제도가 높은 공간은 주변 공간에 많은 영향을 준다는 것을 의미한다.

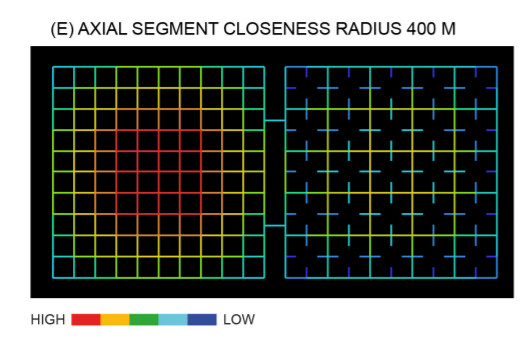

Closeness
Limits of Space Syntax for Urban Design: Axiality, scale and sinuosity

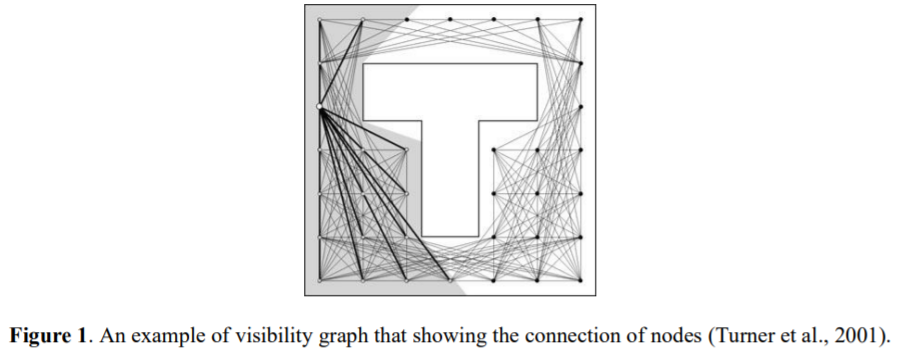

Visibility Isovist and Visibility Graph Analysis (VGA): Strategies to evaluate visibility along movement pattern for safe space
cf) Space Syntax Theory and Its Contribution to Urban Design
